DCP-3000MF Базовое шасси для установки модулей

125 830.34 р.

Количество:
Производитель:
PBI
Тип блока ГС:
Устройство управления, Блок питания, IP-in, Стример, Рама или базовый блок
Формат входа блока ГС:
IP, TS
Формат выхода блока ГС:
IP, TS
1U, 19", 2 БП, 6 слотов для установки функциональных модулей.
Находится в разделах: Головные станции телевизионные, PBI, DCP-3000

Профессиональная многофункциональная платформа для цифрового процессинга контента DCP-3000 является мощным и гибким устройством, позволяющим операторам сетей цифрового телевидения создавать и эффективно модернизировать обрудование DVB/IP головной станции.

DCP-3000 обеспечивает обработку большого количества цифровых потоков от различных источников: DVB-S/S2/T2/C/T2-MI, TS/IP, ASI. Шасси DCP-3000MF позволяет установить до 6 функциональных карт (модулей) для приема, дескремблирования, кодирования, транскодирования, ремультиплексирования, скремблирования, модуляции и стриминга.

Особенностью платформы DCP-3000 является наличие двух мультиплексоров. В штатной комплектации (для снижения стоимости) шасси оснащено мультиплексором с возможностью обработки до 16 выходных TS потоков. Существует возможность установить дополнительний модуль мультиплексирования/скремблирования P01MS на материнскую плату платформы, не занимая место функционального слота, что позволяет увеличить число обрабатываемых TS потоков до 48 при одновременном скремблировании 32 TS.

Тип блока ГСУстройство управления, Блок питания, IP-in, Стример, Рама или базовый блок
Формат входа блока ГСIP, TS
Формат выхода блока ГСIP, TS

Основные характеристики

- Поддержка гибких сочетаний различных функциональных модулей.
- Пропускная способность каждого слота - до 2.5Gbps.
- Общий объем внутреннего процессинга - до 49Gbps.
- Эффективная скорость передачи данных GbE порта TS/IP - до 800Mbps, поддержка протокола IGMP v2/v3.
- Поддержка режима IPTV и преобразование MPTS из каждого входа в SPTS.
- До 24 TS/IP входных потоков и 24 TS/IP выходных потока с IP FEC.
- До 256 SPTS выходных IP потоков и 8 входных TS/IP потока в режиме IPTV.
- До 160 TS/IP входных потоков и 16 TS/IP выходных потоков при подключении дополнительного модуля мультиплексирования P01MS.
- Поддержка скремблирования выходных TS/IP потоков при подключении дополнительного модуля мультиплексирования P01MS.
- Управление устройством через SNMP & WEB.
- Резервный блок питания.
- Стандартный корпус 19" 1U.

Передняя панель
- USB: 1×USB (upgrade), 2 x Micro USB (debug).
- CA: 1×RJ45, 10/100/1000 Base-T.
- Управление: 1×RJ45, 10/100/1000 Base-T.
- TS/IP: 2×SFP.
-Дисплей: 2×20 знаков LCD.

Задняя панель
- 6 слотов для установки функциональных модулей.
- Блок питания: 2×AC/DC модуля, один резервный.

GbE TS/IP
- Стандарт: IEEE 802.3, 10/1000/1000 Base-T (full duplex).
- Максимальная эффективная скорость: до 920Mb/s.
- TS: SPTS/MPTS.
- Протокол обмена данными: UDP/RTP.
- Сетевой протокол: ICMP, ARP, IGMP v2/v3.

Управление
- Удаленное: SNMP v1/v2, HTTP Web.
- Местное: 6 кнопок на передней панели, LCD, RS-232 порт.

Применение платформы цифрового процессинга контента PBI DCP-3000

DCP-3000-19  блок-схема

Функциональная схема

DCP-3000-20 блок-схема

Типовая конфигурация PBI DCP-3000

8×DVB-S/S2 демодулятор + 8×CI слотов для дескремблирования + 5×ASI вход/выход + 1×QAM модулятор

DCP-3000-4 Digital Content Processing Platform - rear

Дополнительная информация

DCP-3000-21 Спецификация

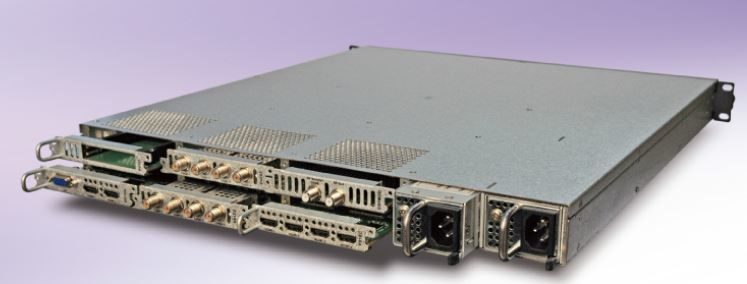

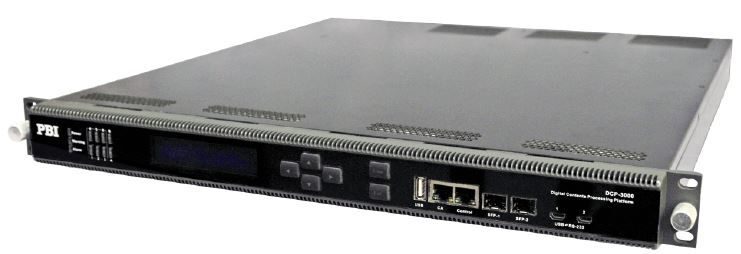

DCP-3000-2 Digital Content Processing Platform - front DCP-3000-3 Digital Content Processing Platform - rear
