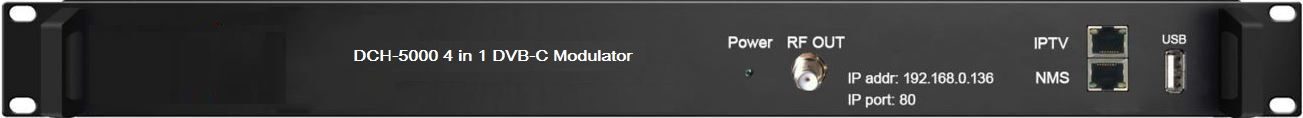

DCH-5000 Трансмодулятор DVB-S/S2 - QAM
DCH-5000 серия многофункциональных устройств по принципу «все-в-одном», устройство выполнено в корпусе 1U 19” и совмещает в себе 8*DVB-S/S2 приемника, для обеспечивающих большую плотность приема контента и дескремблирования. Устройство имеет на входе 6*ASI, транспортные потоки с которых можно мультиплексировать в контент, принятый тюнерами. Принятые DVB TS поступают на независимых 4хPCMCIA-слота (поддерживается MSD (мультисервисное дескремблирование и, совместимы с большинством CAS). Встроенный ремультиплексор позволяет обработать дескремблированные каналы (в том числе и BISS), организовать новые MPTS и выдать их на 4*QAM-модулятора (смежные частоты) и сформировать 4*DVB-C TS. Кроме этого устройство имеет встроенный скремблер, что позволяет «закрыть» сформированные DVB-C TS CAS (СУД), совместимой с SimulCrypt. Сформированные TS можно инкапсулировать в 4*IP (multicast/unicast/UDP). Компактный дизайн, мощные возможности и адекватная цена делаютNDS3348C идеальным продуктом для использования в развитии мультиформатных вещательных сетей.
Тип блока ГС | Цифровой модулятор DVB-C, Скремблер, Дескремблер, Мультиплексер, Стример, Спутниковый приемник DVB-S/S2 |
---|---|
Формат входа блока ГС | DVB-S/S2 спутник |
Формат выхода блока ГС | DVB-C, IP |
Особенности:
- 8*DVB-S/S2 независимых тюнера
- 6*ASI на входе
- 4*CAM-модуля, каждый из которых может дескремблировать контент из входящих TS от тюнеров или ASI.
- поддерживается дескремблирование BISS (BISS-1, BISS-E)
- поддержка Diseqc
- Поддержка CA PID фильтрации, ремаппинг и редактирование PSI/SI,
- Поддержка скремблирования DVB (ETR289), стандарт simulcrypt ETSI 101 197 и ETSI 103 197,
- На выходе 4 смежных QAM TS, полностью совместимых EN 300 429 и ITU-T J.83 A/B,
- на выходе IP 4*MPTS UDP/multicast/unicast (для инкапсуляции DVB-C)
- Поддерживает PCR коррекцию,
- LCD дисплей и кнопки местного управления на передней панели
- Поддерживает удаленное управление (NMS), SNMP или вэб-интерфейс
- Обновление прошивки через FTP загрузчик или USB
- Корпус 1U для монтажа в 19” стойку
Входной сигнал DVB-S/S2 (QPSK, 8PSK) |
|
Тип коннектора |
4xF-коннектора «мама», 75 Ω |
Диапазон входных частот |
950~2150MHz |
Уровень входного сигнала |
-25~-65dBm |
Символьная скорость |
QPSK 1~45Mbauds 8PSK 2~30Mbauds |
Коэффициент сглаживания |
DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 |
Скорость кодирования FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
Питание LNB |
0, 13V, 18V |
Переключение LNB-диапазона |
0/22KHz |
DiSEqC-переключатель |
DiSEqC 1.0 |
ASI вход |
|
Тип разъема |
6xBNC «мама», 75 |
Стандарт |
DVB-ASI, EN50083-9 |
Обработка TS |
|
Управление TS на входе |
Дескремблирование TS CI1~CI4 от тюнеров 1~4 или от 1~6 ASI |
Управление сервисами и PID |
Ремультиплексирование сервисов и PID для мультиплексора. Маппинг до 128 PID для каждого входа. |
PSI/SI |
Регенерация PSI/SI таблиц, редактирование NIT и SDT, редактирование и регенерация |
Дескремблирование |
DVB Common Scrambling Algorithm (CSA) |
Поддержка BISS |
BISS-1, BISS-E |
CI слоты |
4хPCMCIA-слота, независимые, совместимы с большинством CAS |
Скремблирование |
|
Количество поддерживаемых CAS (Simulscrypt) |
До 4 |
Стандарты |
ETR289, ETSI 101 197, ETSI 103 197 |
Подключение |
Локальное или дистанционное |
DVB-C модулятор |
|
Стандарт |
EN300 429/ITU-T J.83A/B/C |
Констелляция |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
Эффективная скорость передачи |
5~9 MS/s (шаг настройки 1 ksps) |
FEC |
RS (204, 188) |
Выходные параметры |
|
Тип разъема |
1xF «мама» гнездо, 75 Ω (4 смежных QAM) |
Диапазон выходной частоты |
30~999 MHz с шагом 1 kHz |
Выходной уровень |
87~107 dbµV с регулируемым шагом 0.1 dB |
MER |
≥40dB |
Выход IP |
|
Тип разъема |
1RJ-45, 1000M Base-T для TS/IP |
Количество IP |
4*MPTS UDP/unicast/multicast |
Управление и мониторинг |
|
Тип коннектора |
1RJ-45, 10/100 Base-T, для контроля и мониторинга |
Удаленное управление |
SNMP, HTTP Web, NMS (Network Management Software) |
Местное управление |
LCD дисплей и 7 кнопок на передней панели |
Обновление ПО |
FTP загрузчик или USB |
Общие параметры |
|
Размеры |
1U 19" (482mm400mm44,5mm) |
Вес |
3,7 кг |
Напряжение питания |
AC 90V~250V, 50/60Hz |
Потребляемая мощность |
30W (без учета мощности LNB) |
Рабочая температура |
0~45°С |
Температура хранения |
-10~60°С |
Влажность при эксплуатации |
10~90%, без конденсата |
